自動設定バックルユニット
T-564A / 566A

平行に接続してバックル折り、直角に接続してナイフ折り… お手持ちの紙折機で折れなかった折りパターンに対応できます。

■ 従来の折機をフレキシブルにアップグレード
お手持ちの紙折機に、T-564A(4枚バックル)やT-566A(6枚バックル)を2番機、3番機として、直角や平行に接続することができ、ジャバラ折りや、地図折りなど、対応可能な折りパターンが飛躍的に増えます。

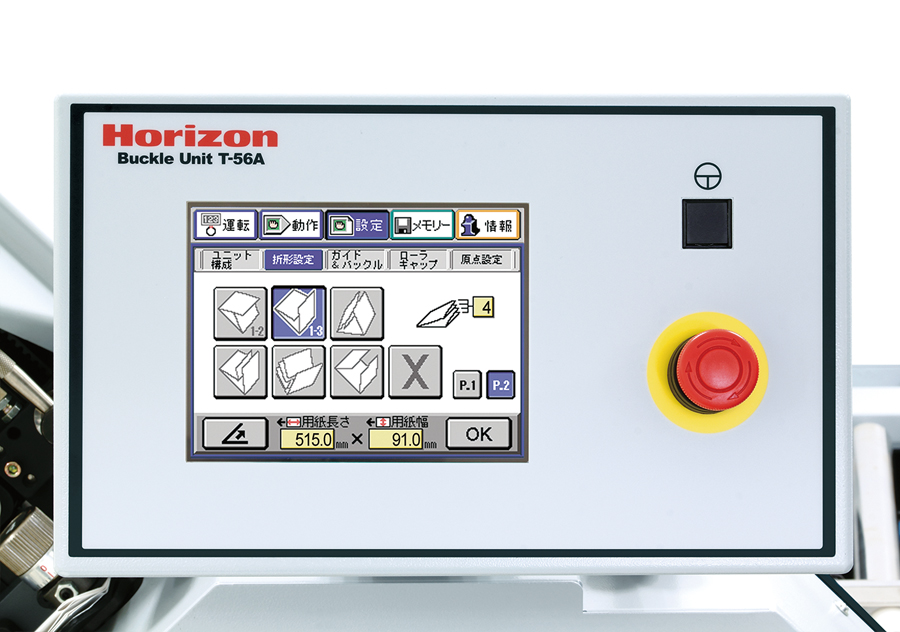

■ カラータッチパネルを装備
独立したカラータッチパネルを装備し、用紙サイズや、折形を入力すると、バックルを自動調整します。手動調整箇所は、タッチパネル上に表示された数値を見て設定すればよいので、誰が作業しても同じ品質の折りが可能です。コンベヤ定規ガイドの位置も数値で表示されるので、お手持ちの 紙折機と直角に接続した時の設定も容易です。

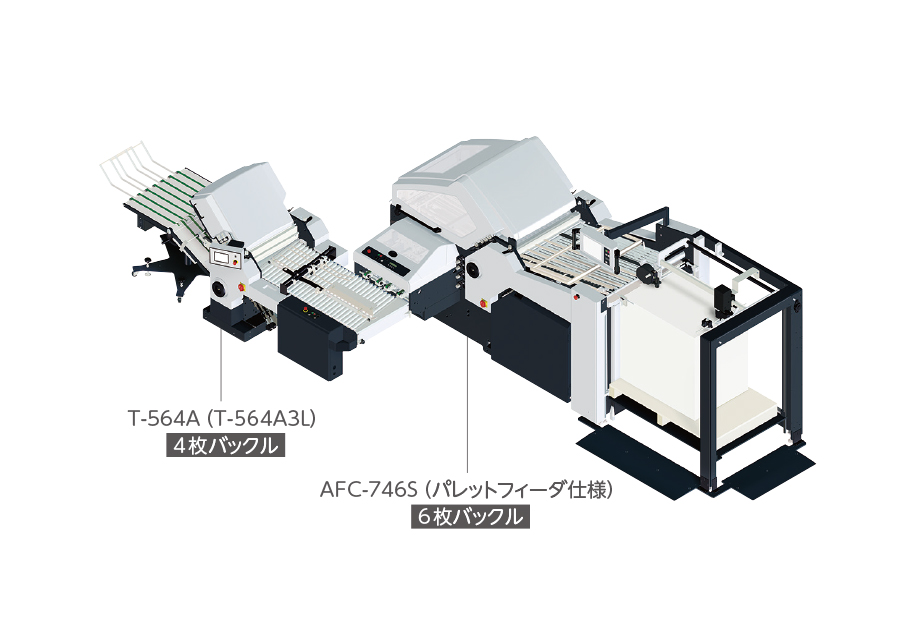

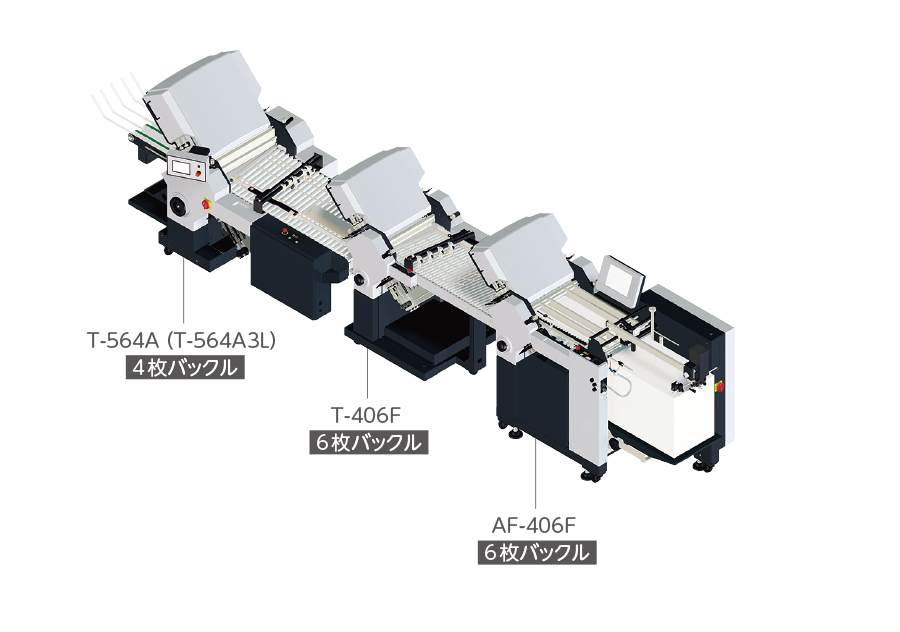

■ 柔軟なシステム構成
さまざま種類の紙折機に接続可能で、メーカーオプションのアタッチメントによって、 機械の高さを調節することができます。(紙折機の排出高さに合わせて調整するため、機械設置後に、排出高さの異なる排出口に付け替えることはできません。)

Specifications

Model T-564A / 566A
機械構成 T-564A: 4 枚バックル
T-566A: 6 枚バックル
用紙サイズ(幅 × 長さ) 最大 558 × 558 mm(前処理機排出時)
最小 50 × 128 mm(前処理機排出時)
紙質 非塗工紙 35~209 g/㎡(四六判連量30~180 kg)
塗工紙 50~232 g/㎡(四六判連量43~200 kg)
ベルト速度 30~240 m / 分
